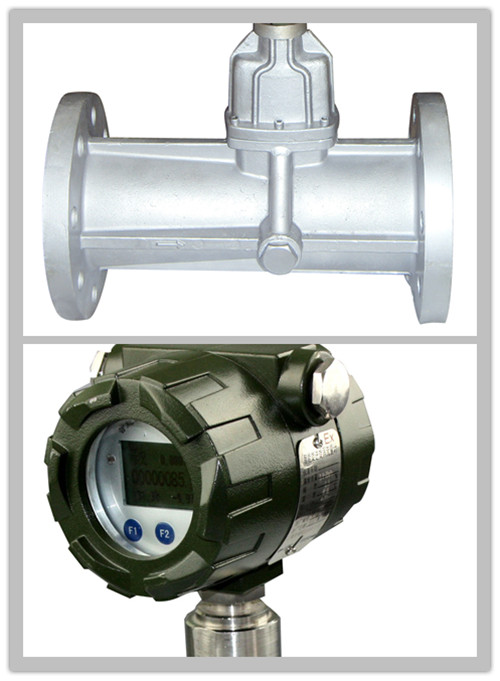

LUXB石油、蒸汽、天然气、水等多种介质的流量测量

产品简介：旋进漩涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量

质量稳定：实行全过程质量监控，细致入微，严格检测！

价格合理：内部成本控制，减少了开支，让利于客户！

专业选型：5年以上专业工程师选型，为您提供各厂型号替代方案，系统解决方案

交货快捷：充足的备货，缩短了交货期！

旋进漩涡流量计采用最新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平。广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。

流量范围

公称通径

（mm）

流量

范围（m3/h）

  工作压力

精度等级

  重复性

  （mpa）

DN15

A

   1.0~10



    1.6

    2.5

    4.0

    6.3

    1 0

    1 6

   1.0

   1.5

小于基本误差限绝对值的1/3

DN20

A

   1.5~15

DN25

A

   3.0~30

DN32

A

   6.0~60

DN40

A

   7.0~70

DN50

A

   15 ~150

B

   10 ~150

DN65

A

   16 ~160

B

   20 ~190

DN80

A

   40 ~400

B

   10 ~200

DN 100

A

   80 ~900

B

   30 ~600

DN150

A

150~1800

B

   40~900

DN200

A

240~3600

管道口径（mm）

15、20、25、32、40、50、65、80、100、150、200

精确度

±1.5%、±1%

执行标准

执行国家检定规程JJG198-94《速度式流量计》

安装要求

前直管段≥5DN，后直管段≥1DN

仪表材质

铝合金；不锈钢（可选）

介质温度

-20~+80C°

环境条件

环境温度：-30~+60C°

相对湿度： 5%~95%

大气压力：70kpa~106kpa

工作电源

1.外电源：+24VDC±15%，适用于4mA~20mA输出、脉冲输出、RS485

2.内电源：1组3.6V锂电池，可连续工作三年以上

输出功能

脉冲输出、电流4mA~20mA输出、控制信号和RS485

防爆等级

ExdIIBT4 ; ExiaIICT4

防护等级

Ip65

代号	口径	流量范围m3/h
CK-LUXB-25	DN25	2．5～30
CK-LUXB-32	DN32	4．5～60
CK-LUXB-50	DN50	10～150
CK-LUXB-80	DN80	28～400
CK-LUXB-100	DN100	50～800
CK-LUXB-150	DN150	150～2250
CK-LUXB-200	DN200	360～3600
	代号	功能1
	N	无温压补偿
	Y	带温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	功能2
			E1	1.0级
			E2	1．5级
			T	常温
			P1	1．6Mpa
			P2	2．5Mpa
			P3	4．0Mpa

1、本公司承若凡是购买我司产品，一年质保期内，若收到用户关于此类缺陷的通知，本公司对确实有缺陷的产品实行无条件免费维修或免费更换。

2、客户的技术疑问，我们承诺在一个工作日内处理完毕。

3、返厂维修的仪表我们承诺在3个工作日内出具检测结果，7个工作日内完成维修。

4、仪表返给客户之后2周之内对用户进行回访，并提供自动化相关技术的免费咨询。
