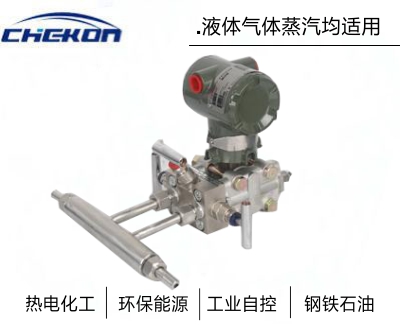

平衡流量计 计量气液两相,液态气体、双向流、脏污介质、浆料流量
产品简介:基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。 平衡流量传感器
质量稳定:实行全过程质量监控,细致入微,严格检测!
价格合理:内部成本控制,减少了开支,让利于客户!
专业选型:5年以上专业工程师选型,为您提供各厂型号替代方案,系统解决方案
交货快捷:充足的备货,缩短了交货期!
        基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。

平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。

当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被最小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。



1.测量精度高

2.直管段要求低

3.永久压力损失低

4.量程比宽

5.重复性和长期的稳定性好

6.耐脏污不宜堵

7.测量范围宽

8.适用范围



管径范围:DN15~DN3000

精度:±0.3%±0.5%±1%

直管段要求:0.5D~2D

永久压损:孔板的1/3~1/4

量程比:101,合适的工况数据可以做到更宽;

重复性:0.1%

Re范围:200~107

β范围:0.25~0.9

温度范围:金属管道能承受的温度,最高可达850

压力范围:金属管道能承受的压力,最高可达42MPa

耐脏污:特殊的设计和计算;

可以测量双向流。





CKPH-

GD平衡流量计

公程通径

-XXX

100表示DN100

安装形式

pp

管道式

HF

对夹式

FW

焊接式

DF

双法兰式

SP

方管式

公称压力

A

0~0.6MPA

B

0~1.0MPA

C

0~1.6MPA

D

0~2.5MPA

E

0~4.0MPA

F

0~6.4MPA

G

0~10MPA

H

0~16MPA

J

0~40MPA

管道材质

0

碳钢

1

304不锈钢

2

12CrMOV

3

其它

输入信号

A

无输出

B

4~20MA

C

RS485 MODBUS




1本公司承若凡是购买我司产品,一年质保期内,若收到用户关于此类缺陷的通知,本公司对确实有缺陷的产品实行无条件免费维修或免费更换

2、客户的技术疑问,我们承诺在一个工作日内处理完毕。

3、返厂维修的仪表我们承诺在3个工作日内出具检测结果,7个工作日内完成维修。

4、仪表返给客户之后2周之内对用户进行回访,并提供自动化相关技术的免费咨询。
