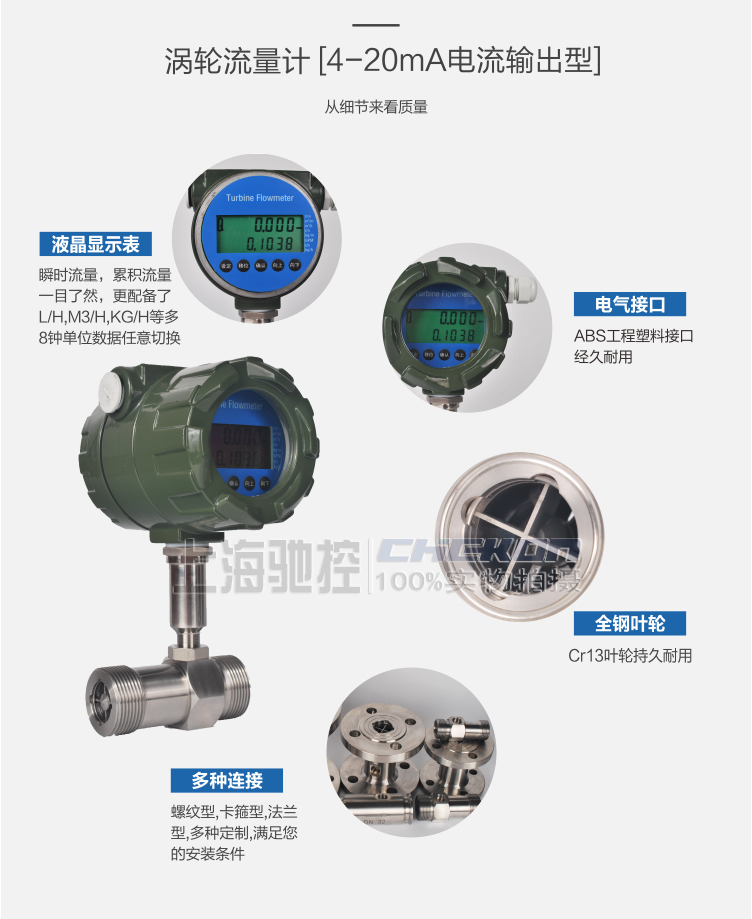

LWGYB涡轮流量计 适用液体、水、油，等任何低粘度液体
|
LWGY型涡轮流量传感器是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量传感器可以应用于制药行业。
（1）压力损失小，叶轮具有防腐功能；
（2）具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
（3）仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
（4）采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
（5）采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
（6）采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
（7）采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
|
仪表口径（mm） |
正常流量范围（m3/h） |
扩展流量范围（m3/h） |
常规耐受压力（MPa） |
特制耐压等级（MPa）（法兰连接方式） |
|
DN 4 |
0.04～0.25 |
0.04～0.4 |
6.3 |
12、16、25 |
|
DN 6 |
0.1～0.6 |
0.06～0.6 |
6.3 |
12、16、25 |
|
DN 10 |
0.2～1.2 |
0.15～1.5 |
6.3 |
12、16、25 |
|
DN 15 |
0.6～6 |
0.4～8 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 20 |
0.8～8 |
0.45～9 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 25 |
1～10 |
0.5～10 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 32 |
1.5～15 |
0.8～15 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 40 |
2～20 |
1～20 |
6.3、2.5（法兰） |
4.0、6.3、12、16、25 |
|
DN 50 |
4～40 |
2～40 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 65 |
7～70 |
4～70 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 80 |
10～100 |
5～100 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 100 |
20～200 |
10～200 |
2.5 |
4.0、6.3、12、16、25 |
|
DN 125 |
25～250 |
13～250 |
1.6 |
2.5、4.0 |
|
DN 150 |
30～300 |
15～300 |
1.6 |
2.5、4.0 |
|
DN 200 |
80～800 |
40～800 |
1.6 |
2.5、4.0 |
|
型 号 |
说 明 |
|||||||
|
LWGY |
□ |
/□ |
/□ |
/□ |
/□ |
/□ |
/□ |
|
|
公称 |
4 |
|
|
|
|
|
|
4mm |
|
6 |
6mm |
|||||||
|
10 |
10mm |
|||||||
|
15 |
15mm |
|||||||
|
20 |
20mm |
|||||||
|
25 |
25mm |
|||||||
|
32 |
32mm |
|||||||
|
40 |
40mm |
|||||||
|
50 |
50mm |
|||||||
|
65 |
65mm |
|||||||
|
80 |
80mm |
|||||||
|
100 |
100mm |
|||||||
|
125 |
125mm |
|||||||
|
150 |
150mm |
|||||||
|
200 |
200mm |
|||||||
|
类 型 |
N |
传感器型：+12V或24V供电，输出三线制脉冲信号 |
||||||
|
A |
变送器型：+24V供电，输出二线制4～20mA |
|||||||
|
B |
智能型：锂电池供电，现场显示无信号输出 |
|||||||
|
C |
智能型：+24V供电，现场显示并输出二线制4～20mA |
|||||||
|
C1 |
智能型：+24V供电，现场显示并带有RS486通讯协议 |
|||||||
|
C2 |
智能型：+24V供电，现场显示并带有HART通讯协议 |
|||||||
|
精度等级 |
05 |
0.5级 |
||||||
|
10 |
1.0级 |
|||||||
|
02 |
|
0.2级（协商订货，生产周期较长） |
||||||
|
涡 轮 |
W |
扩展测量范围 |
||||||
|
S |
标准测量范围 |
|||||||
|
材 质 |
S |
304不锈钢 |
||||||
|
L |
316（L）不锈钢 |
|||||||
|
防 爆 |
N |
非防爆型 |
||||||
|
E |
防爆型，ExdⅡBT6 |
|||||||
|
压力等级 |
N |
常规 |
||||||
|
H(x) |
高压 |
|||||||
